V Gravity Enkele Tuimelstang Kaakbreker Machine

V zwaartekracht kaakbreker met hoge capaciteit primaire kaakbreker, enkele hefboom kaakbreker CJ1211

Productbeschrijving

MJ-serie kaakbrekers zijn van het type met enkele elleboogverbinding en een heavy-duty ontwerp, met behulp van een symmetrische diepe breekkamer, grote invoeropening en geoptimaliseerde maaihoek om een hoge bedrijfssnelheid, grote breekverhouding en hoge productiviteit te bereiken. Met een lange levensduur van de breker, lage slijtage, gemakkelijk onderhoud en bediening, is de hydraulische of mechanische afstelling van het afvoermechanisme eenvoudig en betrouwbaar.



MJ-serie kaakbrekers maken volledig gebruik van CAD en analysemethoden van eindige elementen om de breker te optimaliseren.

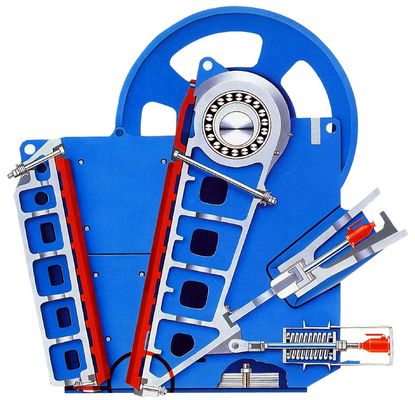

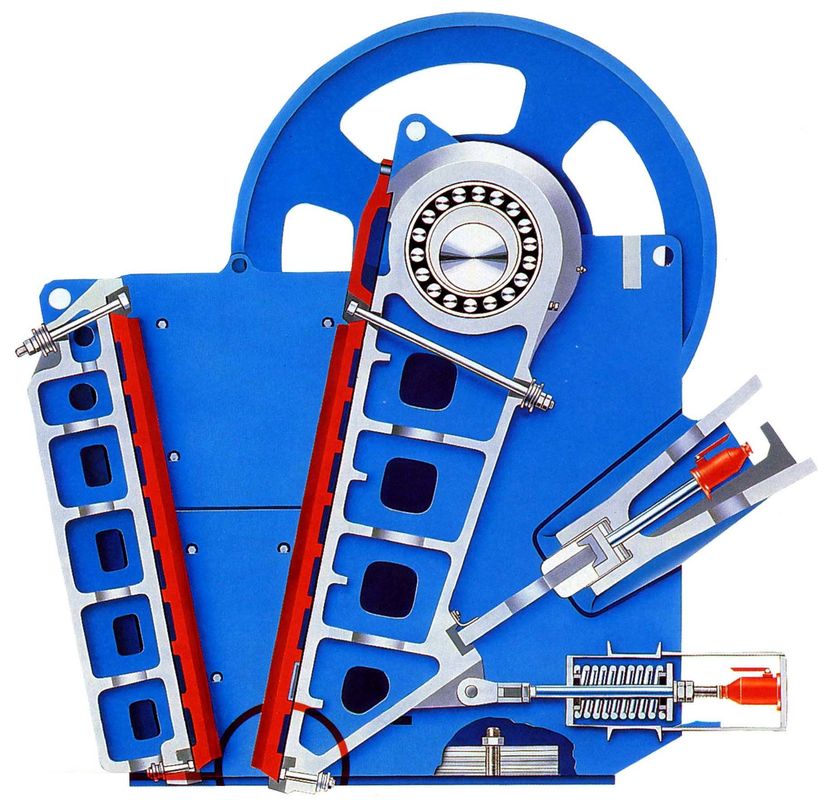

structuur gebaseerd op langdurige ervaring. Het ontwerp van de machine benadrukt het verminderen van het gewicht van de apparatuur en tegelijkertijd het waarborgen en vergroten van de sterkte, het verhogen van de betrouwbaarheid, veiligheid en economie. Zowel vaste als bewegende kaakplaten zijn gietstukken in doosvorm met gegolfde platen, met het lichte gewicht en de hoge sterkte en stijfheid, uitgerust met een dubbel afgedicht smeersysteem, dat veilig en betrouwbaar kan zijn;

Alle lassen worden vermeden uit de spanningsconcentratiezone, waarbij de kromming van de component in de spanningsconcentratiezone wordt gewijzigd om de sterkte te vergroten





Vierkante grote invoer, symmetrische diepe holte zonder dode zone breekkamer

Om de invoercapaciteit te verbeteren





MJ-serie kaakbrekers zijn uitgerust met een bijna vierkante grote invoeropening, diepe holte en met een ontwerp van een breekkamer zonder dode zone, die de invoercapaciteit en output kan verbeteren.

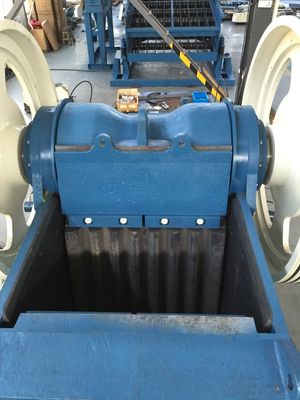

De bovenkant van de bewegende kaak is uitgerust met een vervangbaar dik beschermingsschild voor de bewegende kaak om de invoerimpact te ondergaan.

Het is niet nodig om een blokplaat boven de bewegende kaak van de invoeropening te installeren, en de bulkmineralen die de breker binnengaan, kunnen direct in het bewegingsgebied van de breekkamer vallen.



De traditionele kaakbrekers worden aangenomen met een asymmetrisch breekkamerontwerp met een effectieve invoergrootte die kleiner is dan de nominale opening. De serie brekers wordt aangenomen met een symmetrisch breekkamerontwerp, zodat de werkelijke opening gelijk is aan de nominale opening, wat de invoercapaciteit verbetert.



Model	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
Invoergrootte	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
B(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
Verzendvolume(m³)	13	23	32	38	48	58
(CSS)Bereik	50-175	75-275	125-275	125-300	125-300	150-300
Gewicht(kg)	13200	27000	34500	41500	53000	63500
Motorvermogen(kw)	75	132	160	160	200	200
Capaciteit(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	Model
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



De capaciteit die in de tabel wordt weergegeven, geeft slechts een benadering van de capaciteit van de breker aan. De bijbehorende voorwaarden zijn open-circuit breken, droog stralen van graniet met een bulkdichtheid van 1600 kg/m3, waarvan de maximale grootte kan voldoen aan de maximale invoergrootte die door de breker is toegestaan. De lagere waarden in de tabel zijn van toepassing op de omstandigheid waarbij de fijne deeltjes van de invoer kleiner dan de grootte van de afvoer worden afgewezen, en de hogere waarden zijn van toepassing op de omstandigheid met inhoud van fijne deeltjes. De CSS die de breker normaal kan bedienen, hangt af van de invoerkorrelverdeling, de breekbaarheid van het materiaal (Wi), de hoeveelheid invoerverontreinigingen, het type kaakplaten dat is geïnstalleerd en het type materiaal dat ervan is gebruikt.





De karakteristieke curve van de afvoerkorreligheid Deze curve is een typische korreligheidskarakteristieke curve van middelzwaar breekbaar gesteente (Crush-ing Work Index Wi=16). Ongeveer 75% van de producten is kleiner dan de CSS. De vorm en het product van de korreligheidscurve is kleiner dan de verhouding van de CSS, afhankelijk van de kenmerken van de mineralen. Voor rotsen met verschillende breekbaarheid (Wi tussen 20-12), is normaal gesproken ongeveer 65%-85% van het gebroken product kleiner dan de breker CSS.

Steenbreker wordt veel gebruikt voor primair, secundair en fijn breken van graniet, basalt, kalksteen, rots, beton, aggregaat, grind, dolomiet, kwarts en meer dan 130 soorten stenen in de mijnbouw, steengroeve, bouw, weg en andere industrieën. Al onze steenbrekers hebben volledige modellen om uit te kiezen. U kunt de kleine steen, de middelgrote of de grote steenbreker kiezen op basis van uw behoeften.
